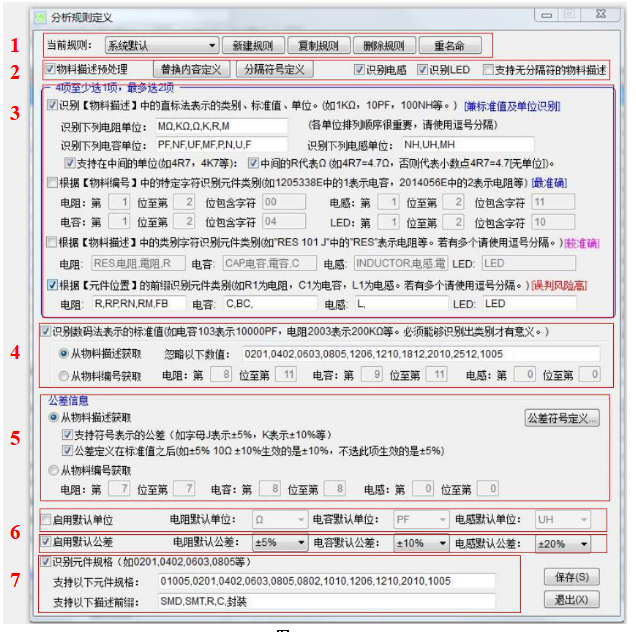

因BOM表數據有各種格式，為適應不同要求，效率SMT智能首件測試系統增加了元件分析規則設定：打開物料清單界面，單擊“分析規則設定”，在彈出的對話框中可以定義各種元件識別規則。如圖
1. 規則名稱定義：smt首件測試設備E680可以針對不同產品BOM或不同廠家BOM來定義各自分析規則，如：要對A產品的BOM建立一個分析規則，首先點擊新建規則，輸入規則名稱，然后修改各項需要用到的參數后保存，下次再使用時，可以從規則列表中再選取相應規則名即可。(注：軟件初始使用默認規則)。
2. 物料描述預處理(適應各種BOM及不同客戶要求)：
a. 替換內容定義：將BOM表物料描述列表里的單位符號格式自動替換為標準格式，一般不建議改動(注：確實需要改動的情況，請注意替換項目的排列順序，系統默認按從上至下的順序進行替換)。
b. 分隔符號：BOM表里物料描述里有各種分隔符，選擇與其對應的分隔符，打勾即可，也可以自己添加需要的分隔符號。
c. 識別電感、識別LED：如果要在分析BOM時需要識別電感和LED元件，在其前打勾即可。
d. 支持無分隔符的物料描述：當某些BOM表物料規格描述文字沒有用分隔符分開時，可以勾選此項，smt首件測試設備E680軟件自動截取需要的數值。(一般不需啟用此功能)
3. 識別元件類別及標準值定義：
a. 根據“物料描述”中的單位來識別元件的類型和讀取標準值(此項必選)
b. 根據“物料編號”中特征字符來識別元件的類型，一般這種情況最準確(客戶BOM表編碼必須很正規)
c. 根據“物料描述”中某些物定的字符來識別元件類型，可以結合實際BOM狀況來定義字符。
d. 根據“元件位置”中位號的前綴來識別元件類型，一般不推薦使用。
4. 識別用科學計數法來表示的標準值：
a. 從“物料描述”里獲取標準值，如某些BOM表規格描述是用數碼法來表示元件標準值和公差，則選定此項即可。
b. 從“物料編號”里獲取標準值，如某些BOM表里的標準值是通過編號來表示，則需定義此項。
5. 公差信息：此項規則是定義各種不同BOM表的公差位置和方法，應根據實際BOM來定義。
6. 當BOM表標準值未包含元件的單位及公差時，smt首件測試設備E680系統將使用此處定義的默認單位和公差。(需先識別出元件類別)
7. 定義smt首件測試設備E680軟件自動識別元件封裝規格。
